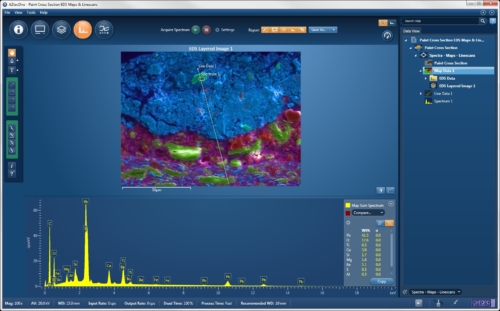

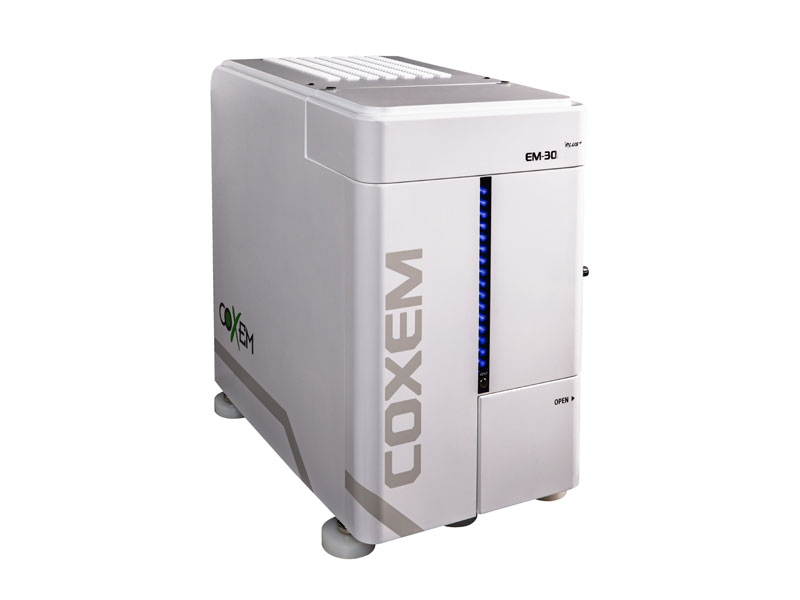

的EM-30系列是一种高分辨率的桌面扫描电子显微镜(SEM),其规格和功能是在其价格范围内任何其他SEM都无法比拟的。后评估EM-30系列您的搜索将结束,以找到最好的紧凑的SEM可用。的EM-30系列可与综合EDS元素微量分析从任何主要的EDS (EDX)供应商。

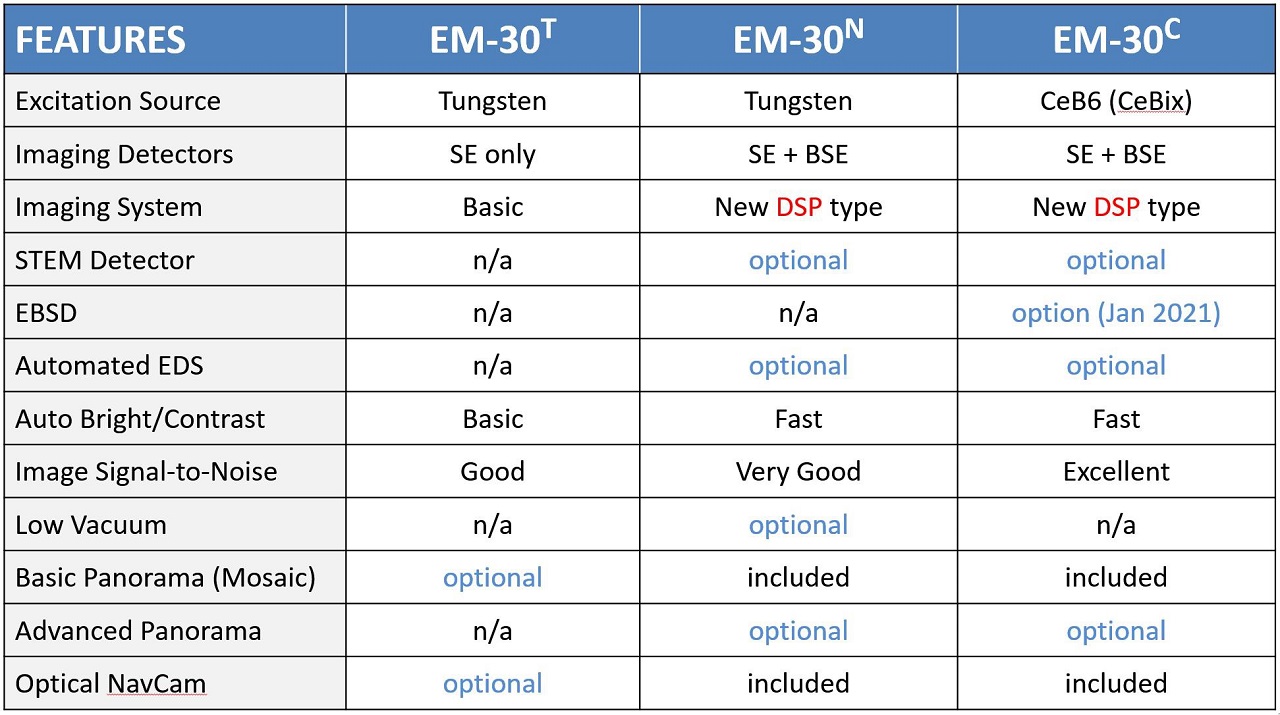

的EM-30系列提供了3种不同的模型(参见下表的更具体的配置信息):
- EM-30T-用于高真空分析的价格较低、功能较弱的扫描电镜
- EM-30N-集成导航摄像头,低真空模式和新DSP成像电子
- EM-30C-与EM-30N但使用六硼化铈灯丝(CeB6或CeBix)
EM-30系列台式扫描电子显微镜是唯一的台式扫描电子显微镜,可以使用钨或CeB6 (CeBix)电子源。没有其他供应商可以指导您,哪一种解决方案最适合您的应用程序和实验室情况。钨丝光源操作成本较低,用户在10分钟内即可简单更换。钨丝持续约100“光束”小时,而CeB6或六硼化铈源持续约1500小时或更长时间,取决于它们的使用方式。CeB6系统的每小时运行成本高于钨基系统,主要是由于更昂贵的灯丝(约900美元,钨基50美元)和更高的真空要求。更换钨源非常简单,只需不到10分钟。然而,CeB6源通常由经过工厂培训的服务技术人员交换,因为对真空的要求较高,对密封面的清洁度要求更严格。如果需要,我们的技术人员可以培训操作人员愿意交换他们自己的CeB6电子源。
CeB6源的优势通常是在低kV光束激励下获得更明亮的图像(更好的信噪比)。然而,由于能够使用多个最终物镜孔径,即使EM-30钨源扫描电镜也能够在低千伏设置下获得良好的图像。的EM-30N甚至能够在1到3千伏的光束能量下获得未涂覆非导电聚合物的高真空SE图像——这是市场上任何其他桌面扫描电镜都无法做到的。参见这些类型图像的示例博客文章.
5海里
决议
150000 x
放大
1 - 30kv
梁的能量
汽车XYT
样品定位
双重SE /疯牛病
成像探测器
SE(二次电子)和BSE(背散射电子)成像
捕获具有表面和地形细节(SE)或原子量对比(BSE)的图像
结合两个成像探测器信号,得到表示地形和原子量变化的复合图像
NANOSTATION软件

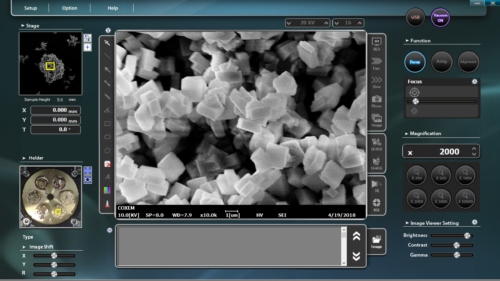

NanoStation软件为新手用户提供了一个简单而干净的无杂乱的界面,而更高级的用户可以轻松地访问功能,允许进一步控制显微镜功能。随着直观的软件,用户能够查看和保存图像快速和容易与伟大的细节。
随着的发布新DSP成像电子,自动亮度/对比度工具是盲目的快速和准确。这允许用户轻松地更改波束kV,光斑大小或最终物镜孔径(所有这些都会导致信噪比的变化),并立即使图像恢复到适当的对比度。当使用扫描电镜图像进行进一步的分析处理(如自动粒子和纤维分析)时,这使得成像在用户与用户之间或样品与样品之间保持更加一致,这是至关重要的。进一步细化可以使用独特的视频线扫描工具,显示亮度值图,如果需要,可用于最大化图像对比度。
图像的聚焦很容易使用粗聚焦和细聚焦工具。一个非常先进的自动对焦工具将在不久的将来提供给用户,目前正在改进中。新的对焦工具使用人工智能或机器学习概念,承诺提供几乎实时的对焦。一所大型研究型大学正在进行这项工作,并于最近发表。如果您感兴趣,请向我们咨询更多信息。
所有不同的功能控制组都被智能地组织在软件界面上,而不太常见的设置通常是根据用户偏好固定的,位于辅助窗口的视图之外。
双导航:宏、微、纳
EM-30系列带有NanoStation软件的桌面扫描电镜提供了导航到不同样品或在样品内的终极易用性。
的宏级别导航允许用户使用与所提供的各种类型的样本持有器匹配的众多样本持有器映射之一从一个样本移动到另一个样本。新的地图可以很容易地创建,以匹配任何商业获得的持有人或定制设计的持有人。一个数字”NavCam可用于捕获大样本或可切换到holder原理图或光学图像的样本holder本身的图像。光束和扫描区域的当前位置显示在宏视图以辅助导航。用户可以单击MACRO图像内的任何地方,在可用的舞台区域周围进行即时的大动作。
的微导航可以使用阶段坐标或通过获取“小地图这是样品在当前光束位置的低倍率视图。这个低mag图像被自动放置在左上角,并显示主图像显示中当前图像的同步视场(FOV)指示框。用户可以单击小地图上视图可以快速移动到样本的各个部分。
的纳米通过NanoStation软件提供的3种技术中的任何一种,导航可以很容易地将感兴趣的特征集中在样本中:
- 在主图像内部双击该点将在当前视场中居中。各种十字线中心指示器可以放在主图像显示器上作为中心辅助。
- 的形象转变滑块允许非常精确的移动扫描区域,高达50微米的运动,为完美的定心的特征,比机械舞台齿轮的精度更小。图像移位还提供了方便的扫描旋转,以对齐特征水平或垂直。
- 操纵杆也可以让用户在X或Y方向上“驱动”舞台。
样品定位阶段
EM-30系列台式扫描电子显微镜配备标准的电动3轴台manbetx提款为什么速度快e,用于X/Y和倾斜。工作距离或“Z”是非常容易设置之前关闭腔室和防止意外碰撞没有外部Z轴控制。
Tilt函数用于检测平面样品的地形。倾斜函数是复合中心的,因此在倾斜过程中X轴是调整的,以保持视野中的标本感兴趣区域(ROI)。复合中心倾斜功能提供了更多的多功能性和节省时间,因为它更容易使用,特别是对没有经验的用户。
你需要一个更大的舞台或房间吗?我们的cx - 200 +层模型几乎与桌面扫描电镜相同的占地面积,提供150mm宽的室与5轴XYZRT工作台。
示例演示
安装样品很容易使用各种提供的样品支架,允许使用各种尺寸的标准Pin stub。来自各种显微镜供应口的定制和标准样品夹可以很容易地适应EM-30系列工作台。

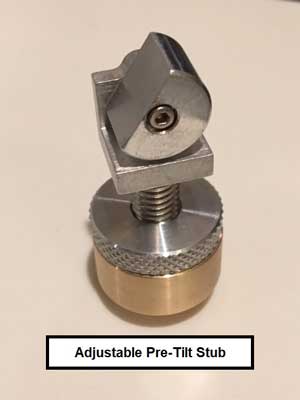

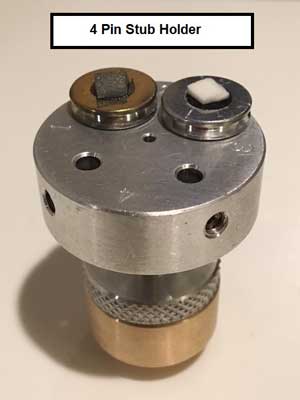

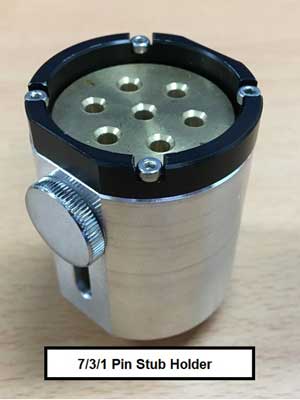

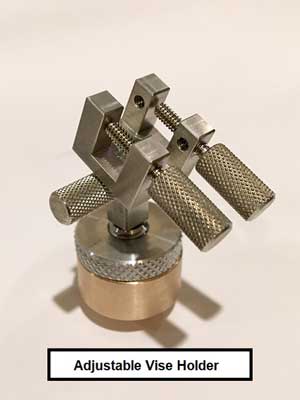

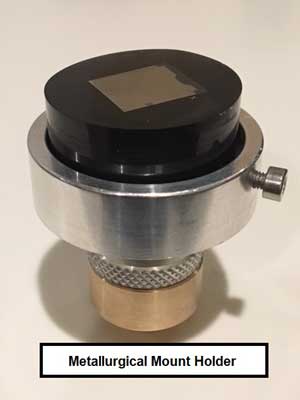

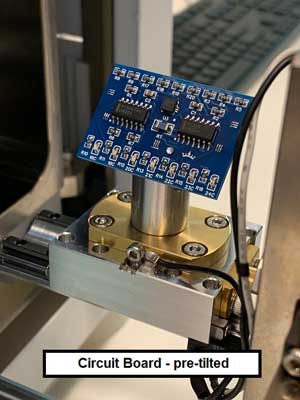

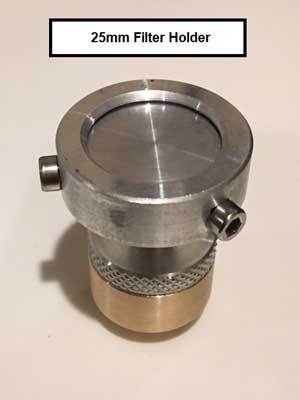

多种类型的多引脚支架允许方便安装多达(9)根12.7毫米。支架可以很容易地调整z高度使用他们的锁紧螺母拇指螺钉,以适应更高的样品。其他样品持有人,如小型虎钳或预倾斜持有人从不同的供应商可以很容易地安装,一些例子显示在右边-链接.
在软件中选择样本持有者类型,在界面的左下方显示一个样本地图,使它非常简单地更改到不同的样本,而不丢失跟踪哪个样本正在成像。或者,数字“NavCam可以用来捕捉样品和/或支架的图像,并插入到该位置。
还提供了适配器,允许连接任何现有的有M4线程的支架。如果您对针根以外的东西有偏好,如日立M4风格的安装或jol风格的圆筒安装,那么我们的工作人员在为SEM系统适应多种类型的安装系统方面有深入的经验,所以请向我们寻求帮助。
全景模式-大面积蒙太奇图像捕获

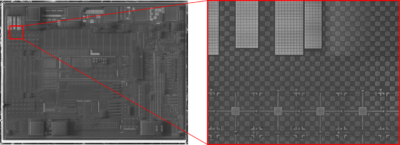

NanoStation软件可以通过自动移动舞台来捕获更大区域的高分辨率图像,从几张图像到成千上万张棋盘格图案的独立图像,然后自动拼接在一起形成一个千兆像素大小的大图像。或者可以将单个图像保存下来批量上传到图像处理软件,比如MIPAR,ImagePro或ImageJ量化颗粒大小,细胞,纤维,形态等。
大图像捕获的过程是相当简单的,并由一个单一的设置菜单驱动。图像捕获的进度显示在左上角的小地图区域,以及计算完成的时间。该功能可用于长时间夜间图像采集运行,如果需要,可自动关闭光束。
较大的千兆像素图像可用于各种目的,例如打印高分辨率的墙壁大小图像。对于半导体电路,单个图像允许分析人员在检查角色(如故障分析)中平移和放大单个图像。
背散射电子探测器(疯牛病)
EM-30 Plus系列台式扫描电子显微镜(SEM)配备了一manbetx提款为什么速度快e个4象限背散射电子探测器,可以在合成模式或TOPO模式下操作。组成模式是原子量对比图像的标准,对计量测量和EDS都有用。拓扑模式是通过变换探测器的象限创建的合成图像。它可以用于在倾斜的平面样品上显示地形图像。

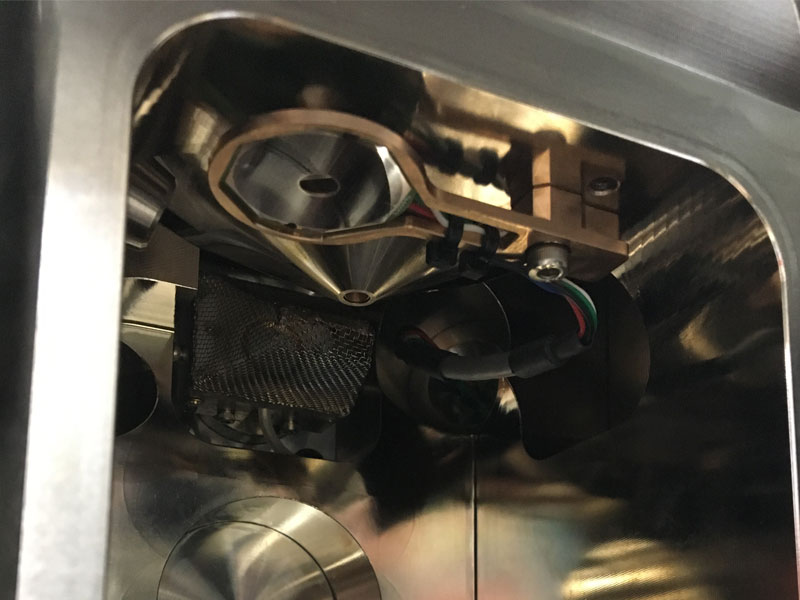

疯牛病探测器也可伸缩,不断开连接-一个独特的功能,没有发现其他桌面或桌面SEM。疯牛病探测器可以从扫描电镜极片旋转到停车位置。这允许使用SE检测器和用于其他目的的更短的工作距离的无障碍访问。
疯牛病探测器的4象限也可以利用软件,如DigitalSurf MountainsMap SEM TOPO为了创建非常详细和精确的表面三维重建,进一步增强了扫描电镜提供的关于表面粗糙度的微精确轮廓仪信息的实用性。
图像测量工具
EM-30系列扫描电镜的图像测量非常灵活和准确。广泛的校准在工厂进行多种放大率,工作距离,光束能量和更多,导致测量误差小于1%。详细的校准报告随每个系统的文档而来,使EM-30系列成为您的工作流程中容易认证和接受的有价值的工具。
该软件提供了所有常用的测量工具的快速访问,例如:
- 长度
- 直径
- 面积(矩形,圆形,多边形)
- 角
- 注释

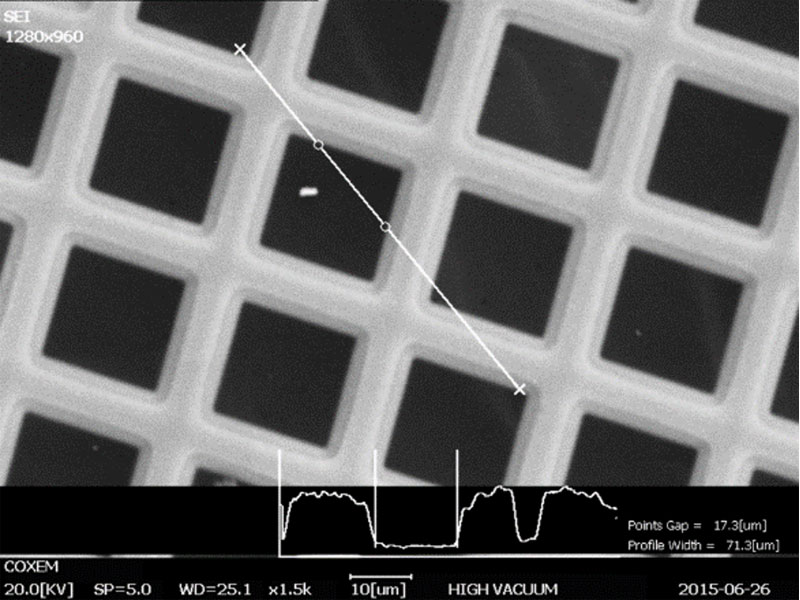

此外,Line Scan函数(如图所示)可以使用每个像素亮度的变化进行非常详细和精确的测量,以准确确定边缘和特征的真实位置。
电子束系统 | |
决议 |
|
加速电压 |
|
光阑 |
|
探测器 |
|
电子源 |
|
成像特性 | |
自动功能 |
|
放大(生活) |
|
实时对焦图像大小 |
|
图像捕获大小 |
|
图像格式 |
|
图像注释 |
|
阶段系统 | |
阶段遍历 |
|
导航模式 |
|
最大样本大小 |
|
真空系统 | |
真空模式 |
|
粗真空泵 |
|
高真空泵 |
|
维 | |
主要单位 |
|
为什么桌面SEM ?
自从他们在2005年左右重新引入显微镜市场,桌面扫描电镜正如他们所知,现在被广泛认为是一种非常有用的显微镜分析工具。它们被许多研究和质量保证实验室所使用。由于成本、基础设施和特殊训练人员的需要,公司和研究小组以前从未想过购买扫描电镜,现在发现桌面扫描电镜系统是一种具有成本效益的解决方案,能够提供成像、形态和元素分析功能,同时非常容易为其技术人员的多个成员使用。
事实上,这些桌面SEM甚至找到了他们的方式,在全国各地的许多STEM拓展项目,因为他们提供了宝贵的教育意识。由于电子显微镜的使用方便,现在在全国的科学项目中,即使是在监督下的中学生也能操作电子显微镜,这要归功于电子显微镜供应商的令人钦佩的努力。
扫描电子显微镜的购买manbetx提款为什么速度快e者面临许多关于显微镜能力的决定,因为它们关系到系统的最终成本。除了最初的采购成本取决于显微镜的类型,可能还有大量的持续维护成本,工具的服务成本,设施的成本,甚至专门训练的操作人员的成本。
类型 | 探测器 | 阶段 | 放大 | 价格区间 |
---|---|---|---|---|
入门级桌面 | 疯牛病只 | XY只 | 在60000倍 | 50 k美元60 k |
中间桌面 | 疯牛病 | XY只 | 100000 x | 60美元k到70 k |
高端桌面 | 疯牛病和SE | XYT或更多 | 150000 x | 70 k到80 k美元 |
桌面与EDS | 疯牛病,SE和EDS | XYT或更多 | 150000 x | 120 k到140 k美元 |
入口层楼层模型 | 疯牛病和SE | XYZRT | 300000 x | 95 k到120 k美元 |
入口楼层模型+ EDS | 疯牛病,SE和EDS | XYZRT | 300000 x | 140 k到180 k美元 |
最初的桌面SEM是在2005年左右推出的日立tm - 1000或原始范杰出人才G1经验丰富的电子显微镜专家由于能力有限,没有给予足够的重视。今天,目前的桌面扫描电镜产品已经缩小了这一差距,光束能量和分辨率接近全尺寸钨丝系统。
这些紧凑的个人桌面扫描电镜系统和全尺寸扫描电镜系统之间的能力差距已经变得越来越小。例如,我们的EM-30 +其5nm分辨率,可变孔径,电动X-Y-Tilt台,30kV光束能量和全功能EDS的能力几乎相当于几个全尺寸SEM的,特别是老型号系统,正在变得过时或不支持,如Amray, Cambridge, ISI, Topcon, Leo, Philips/FEI -以及日立和JEOL的老型号。
一般认为,大约80-90%的扫描电子显微镜成像工作是在放大率小于10,000倍的情况下完成的。这很容易在今天市场上任何SEM的范围内。所有这些系统都适用于许多工业质量分析和许多研究工作,每个系统都具有自己独特的能力。作为买家,你面临的挑战是确定哪种系统最适合你对样品类型和使用方法的需求。我们建议您请求我们的文章“10点考虑时,购买SEM”,你可以从这找到博客.
同样地,当需要高倍放大时,买方必须谨慎对待有关扫描电镜看到样品纳米尺寸特征的能力的营销声明。无论使用哪种显微镜,样品本身及其制备方法往往是最终放大倍数的限制因素。扫描电镜分辨率、光斑大小和扫描图像捕获大小通常是比较的更重要的规格,因为这些对可能的有效放大率起着直接作用。潜在的买家被鼓励见证放大的“现场”图像以及“捕获”图像的分辨率和显示器显示器的大小因素的真正能力。有些桌面扫描电子显微镜在销售时声称有放大效果,但并不等同于达到这种放大效果所需的分辨率。密切注意分辨率和放大倍率的组合。所有的扫描电镜系统都达到了“中空”放大的水平,由于显微镜分辨率的限制,样品中的进一步细节无法被观察到。显微镜的分辨率及其提供在最小尺度上显示细节的成像能力通常比最终放大倍率重要得多。
台式扫描电子显微镜(SEM)可用于生物、无机和人造材料的成像和显微分析。所有的扫manbetx提款为什么速度快e描电子显微镜利用聚焦的电子束扫描样品的表面,以收集三维图像。成像探测器允许表面或地形分析(SE -二次电子)以及成分分析(BSE -背散射电子)和元素化学分析(EDS -能量色散x射线能谱)。

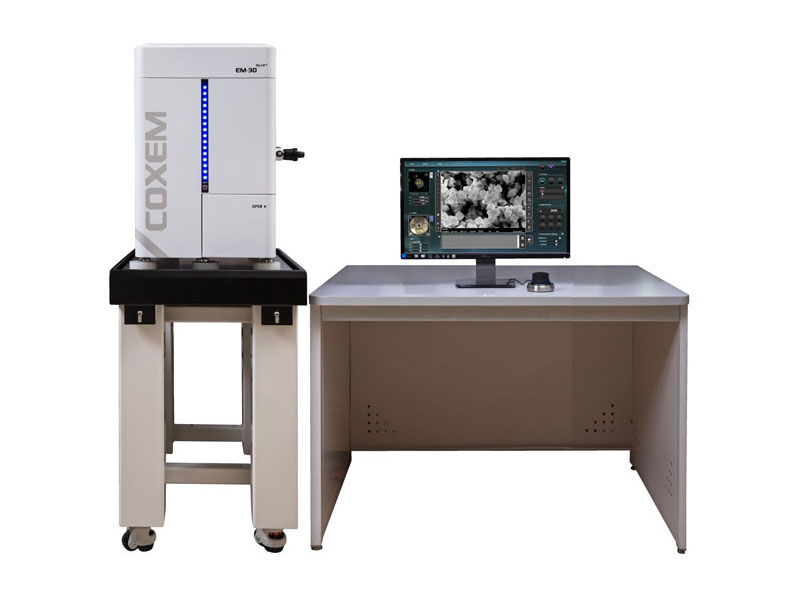

与传统的全尺寸扫描电子显微镜不同,台式扫描电子显微镜具有较大的manbetx提款为什么速度快e腔室、临界真空要求和严格的环境要求,它可以轻松地放在标准实验室或工业环境中的桌面或实验室工作台上,就在其他分析仪器旁边,没有特殊要求。唯一需要的设施是标准的交流电源和一个小的,安静的粗糙真空泵。不需要特殊的冷却、空调或基础设施。当用户希望达到最高放大率时,a隔振在某些环境中,由于环境条件的不同,建议使用桌子或支架。
应用程序SEM包括生命科学(生物学,法医学,制药,医学)和材料科学(半导体,地质学,冶金,纳米技术)。狗万活动当需要便携性时,这些紧凑的桌面扫描电镜也可用于将分析工具带到样品中,并在现场获得可靠的成像和其他分析。许多使用全尺寸扫描电镜系统和繁忙的核心电子显微镜中心的实验室发现,这些小型桌面扫描电镜非常有用,可以减少积压或预先检查样本,以定位感兴趣的特征,然后在更昂贵的系统上使用宝贵的时间。
